Нормативные требования к пластиковым окнам в Украине

Нормативные требования к пластиковым окнам, которые вводятся в 2007 году в Украине. На конференции прозвучал вопрос, как достичь новых нормативных значений приведенного сопротивления теплопередаче в отсутствии низкоэмиссионного стекла (т. к. своих заводов, производящих такое стекло в Украине очень мало, и их мощности слабы, а поставки из России, как показал сезон 2006 года, также ограничены из-за дефицита такого стекла и в РФ).

Компания ЭКООКНА решила поделиться своими наработками о возможностях решения задачи повышения энергоэффективности оконных блоков без применения стекол с низкоэмиссионным покрытием.

Итак, норматив требует (в зависимости от зон) обеспечить минимальное значение Rq.

В этой статье коснемся только оконных конструкций (окна пластиковые), не затрагивая фасадные конструкции и витрины.

Естественно, производители металлопластиковых окон должны понимать, что новые параметры энергоэффективности оконных блоков могут быть достигнуты только за счет увеличения цены (чудес на свете не бывает). Рост цены напрямую зависит от применяемых материалов в конструкции оконных блоков.

IV зона, R = 0,45 м² • °С/Вт

Возможные варианты:

1. Оконный блок из трехкамер-ного ПВХ профиля Rehau(Рехау)с двухкамерным стеклопакетом любой конфигурации (т.е. любая толщина стекла, начиная от Змм, и любая алюминиевая рамка от 6мм), заполненный воздухом, обеспечивает гарантировано приведенное сопротивление теплопередаче оконного блока не менее 0,45 м² • °С/Вт.
2. Деревянный оконный блок с двухкамерным стеклопакетом аналогичной конфигурации, что и для ПВХ профиля.

В III зоне (Rq = 0,5 м² • °С/Вт) оптимальное пластиковое окно может быть изготовлено из трехкамерного ПВХ профиля Rehau (Рехау) с двухкамерным стеклопакетом с алюминиевой рамкой не менее 9 мм (т.е. формулой 4М1-10-4М1-10-4М1, 4М1-9-4М1-10-4М1 и т.п) любой конфигурации. Кроме того, могут быть использованы деревянные оконные блоки с такими же двухкамерными стекло-пакетами.

Во II температурной зоне требуемая величина приведенного сопротивления теплопередаче оконного блока Rq составляет 0,56 м ² • °С/Вт. Эту норму удовлетворяет деревянный оконный блок по ДСТУ Б В.2.6.-24-2001 с двухкамерным стеклопакетом формулы 4М1-12-4М1-12-4М1 с заполнением на 100% аргоном. Такой стекло-пакет согласно табл. Ml приложения М ДБН В.2.6-31-2006 имеет приведенное сопротивление теплопередаче Rq = 0,52 м² • °С/Вт.

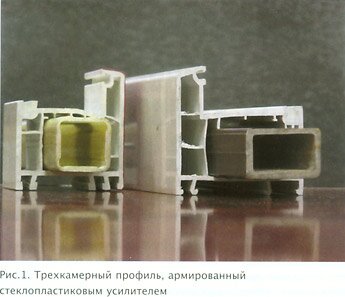

Также может быть рекомендовано пластиковое окно из трехкамерного ПВХ профиля Rehau(Рехау), армиванного стеклопластиковым усилителем с теплоизоляцией и с двухкамерным стеклопакетом 4М1-8-4М1-8-4М 1, заполненным криптоном (Рис.1), а также оконный блок из пятикамерного ПВХ профиля Rehau (Рехау) с глубиной коробки не менее 70 мм и толщиной стеклопакета 40-46 мм, кроме этого, 0,02 м² • °С/Вт можно добавить за счет применения теплой рамки, например, TGI.

Наибольшие трудности в реализации норм по сопротивлению теплопередаче возникают в I температурной зоне.

Согласно ДСТУ Б.В.2.6-17-2000 (ГОСТ 26602.1-99) пластиковые окна и двери. Методы определения сопротивления теплопередаче», термическое сопротивление оконных блоков типоразмерного ряда определяют по формуле:

где R_K^np - приведенное термическое сопротивление светопропускающей части оконного блока, м² •°С/Вт;
R_k^p - приведенное термическое сопротивление непрозрачной части оконного блока, м² •°С/Вт;
β - отношение площади остекления к площади заполнения светового проема.

Приведенное сопротивление теплопередаче определяется по формуле:

R_q^пр =1/αв+1/αн+R_к^пр при αв=8 Вт/(м²•°С), αн=8 Вт/(м²•°С). (см. приложение Е к ДБН В.2.6-31-2006).

Согласно приложению М к ДБН В.2.6-31-2006 (см. табл. Ml), наиболее «теплый» стеклопакет без энергосберегающих стекол имеет формулу 4М1-16-4М1-16-4М1. Его толщина составляет 44 мм, а приведенное сопротивление теплопередаче R_q^cm =0,52 м²•°С/ Вт (приведенное термическое сопротивление соответственно R_k^cm=0,352 м²•°С/ Вт).

Для достижения в I температурной зоне величины R^q=0,6 (м²•°С)/ Вт при β =0,7 обеспечиваемой двухкамерным стеклопакетом 4М1-16-4М1-16-4М1 (R_q^cm =0,52 (м²•°С)/ Вт), необходимо иметь приведённое сопротивление теплопередаче профильной системы из ПВХ Rehau (Рехау) R_q^pr=1,1(м²•°С)/ Вт.

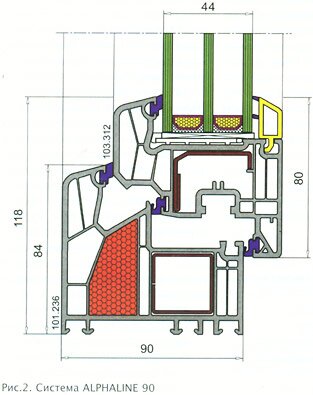

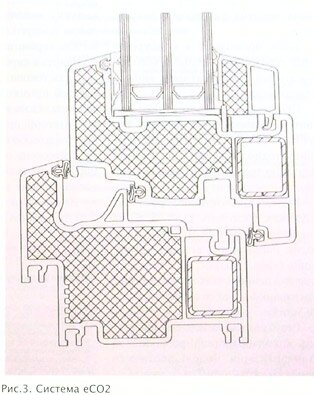

На европейском строительном рынке имеются ПВХ системы, предназначенные для остекления так называемых Passiv House. Например, на рис.2 приведена профильная система VEKAALPHALINE 90, имеющая монтажную ширину 90 мм и обеспечивающая, по данным Института оконных технологий (i.f.t.) в Розенхай-ме, расчётную величину приведённого сопротивления теплопередаче ≈ 0,91(м²•°С)/Вт при стальном армировании. Фирма Rehau(Рехау) предлагает профильную систему еСО² (см. рис.3) с монтажной шириной 105 мм и приведённым сопротивлением теплопередаче комбинации «рама-створка» при стальном армировании R_q^р =1,2 (м²•°С)/ Вт.

Система еСО², как и Rehau (Рехау) , имеет три контура уплотнения и заполнение части камер вспененным теплоизолятором.
