Фурнитура для пластиковых окон и дверей 3

Поворотно-откидная фурнитура для пластиковых окон

Базовый комплект (см. рис. 6.) - это компоненты и для поворотного окна Rehau. Большая часть компонентов взаимозаменяемая и может использоваться как для поворотного окна, так и для поворотно-откидного пластикового окна. Компоненты, которые используются только в поворотно-откидном пластиковом окне - это ножничный кронштейн, блокиратор ошибочного движения ручки и петли для поворотно-откидных окон Рехау. Вариативность взаимозаменяемости элементов фурнитуры у разных производителей окон разная.

Кроме основного механизма к комплекту поворотно-откидного пластикового окна входит ручка. Также к комплекту, при увеличении размеров окна, прибавляются компоненты для установления запирания в дополнительных точках. При увеличении размеров створки соответственно увеличивается ее вес. При весе створки более 30 кг в поворотно-откидной комплект входят те же элементы, что и для комплекта для створки до 30 кг, кроме петель. Петли для таких створок (весом более 30 кг) усиленные, трехсекционные, обеспечивающие надежную работу всего механизма окна. Компания МАСО единственная в своем секторе, которая имеет механизм максимальный вес створки 50кг Несущая нагрузка - 50 кг. Вес створки окна ПВХ до 50 кг. При весе створки свыше 50 кг используется дополнительный крепежный винт. Механизм предлагается в двух вариантах выполнения: с угловым (горизонтальным) запиранием и вертикальным. На сегодняшний день ни один из механизмов других производителей не имеет соответствующего сертификата на механизм для створки с весом 50 кг (для профилей Рехау со стандартным фурнитурным пазом).

Высококачественные материалы. Ножницы изготовлены из высококачественной нержавеющей стали, которая не намагничивается; все крепежные винты и соответствующие части из нержавеющей стали, а сам корпус петли из специального алюминиевого сплава. Сплав состоит из магния, цинка, алюминия, который обеспечивает максимальную защиту от коррозии.

Эффективность регулирований. Регулирование прижима створки пластикового окна осуществляется в диапазоне: +1,5/-1 мм с фиксацией на рифленой поверхности, которая исключает произвольное разрегулирование. Регулирование ножниц осуществляется путем поворота эксцентрика с помощью шестигранника (на восемь положений, которое отвечает диапазону (1,2 мм). Регулирование плавности откидывания створки осуществляются с помощью винта. Регулирование створки по высоте осуществляется с помощью винта, размещенного в соответствующей части нижней петли шестигранным ключом в диапазоне +2/-0 мм.

Расстояние в положении откидывания регулируется с помощью соответствующей части вертикального запирания окна, которая имеет наклонную поверхность, предназначенную для компенсации угла открывания окна в положении откидывания.

Стандартное горизонтальное запирание пластикового окна. Такой тип закрывания окна позволяет осуществить запирание в восьми точках стандартным набором без докупки дополнительных компонентов запирания; кроме этого механизм можно использовать для запирания фрамуги с повышенными требованиями к запиранию.

Надежное блокирование доступа к створке окна Рехау. Безопасность против несанкционированного открывания створки извне, когда створка находится в положении откидывания. При использовании углового закрывания невозможность открытия окна извне достигается за счет горизонтального слайдера, при вертикальном запирании используется выступ (стопор) в механизме для блокирования створки, при высоте створки свыше 950 мм используется два выступа.

Трехкрылые усиленные петли. Обеспечивают плавную и надежную работу створки весом до 50 кг.

Расстояние между створкой и рамой в положении откидывания. Механизм с короткими ножницами - 115 мм. Стандартные ножницы - 180 мм.

Двойная защита от неправильного маневра. Блокиратор расположен в верхней части створки, которая исключает доступ к нему и произвольное срабатывание; пружина устройства блокирует движение ручки, если створка находится в положении откидывания или открывания пластикового окна, что исключает произвольный переход створки из одного положения в другое. Движение ручки восстанавливается при прилегании створки к раме. Держатель на раме в том месте, где расположен угловой переключатель, предотвращает произвольное открывание створки окна при переводе ручки из одного положения в другое.

Вышеперечисленные характеристики в одном механизме в соединении с приемлемой ценой делают данный механизм эффективным инструментом там, где нужна надежность с запасом прочности и долговечности.

Фурнитура для металлопластиковых окон имеет ряд принципиальных отличий от фурнитуры для дерева и. Во-первых, размеры створки - ширина, высота, как уже отмечалось, определяются не по фальцу, как это делается в деревянных окнах, а по внешним краям створки. Характерной особенностью также является комплектация фурнитурой, где отсутствуют тяги, которые соединяют между собою отдельные элементы механизма. Поэтому для фурнитуры часто употребляют вместо термина "комплект" слово "набор". Высота и ширина створки, как уже упоминалось ранее, обозначаются латинскими буквами Н и L соответственно.

Помимо обычных поворотно-откидных механизмов для окон ПВХ, где петли видны на конструкции, разработаны и применяются механизмы со скрытыми петлями, правда, использование таких механизмов не приобрело еще широкого применения. Идея та же, что и в поворотном механизме со скрытыми петлями предназначен для створок шириной до 800 мм и высотой до 2000 мм, с весом створки до 50 кг (рис. 10).

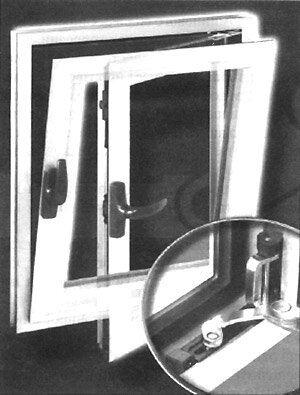

Рис. 10 Поворотно-откидной механизм со скрытыми петлями

Отличается простотой и быстротой установки, позволяет открывать створку на 90 градусов, обеспечивает максимальную регулировку прижима закрывания окна, а также вертикальную и горизонтальную регулировки. Такой механизм, помимо другого эстетического вида (петли не видны) позволяет использовать цельный уплотнитель по периметру створки. Здесь не нужно зарезать уплотнитель в местах установки петель, как это делается в обычных механизмах, что повышает изоляционные свойства механизма. В местах установки петли в обычных механизмах после удаления уплотнителя образуются микрощели, что понижает теплоизоляцию. Не смотря на это, как уже отмечалось, такие механизмы пока не нашли широкого применения.

Разработка новых механизмов для пластиковых окон продолжается и в ближайшее время компания МАСО представит на рынок ПВХ окон принципиально новый поворотно-откидной механизм. Новинка имеет ряд качественно новых характеристик, выгодно отличающих ее от надежной, но устаревшей модели, а также от аналогичных механизмов других производителей. При разработке этого механизма проектный отдел компании преследовал три основные цели: простота-быстрота-прочность.

По трем ключевым характеристикам скорость, простота сборки и несущие нагрузки есть существенные изменения, которые позволяют утверждать, что на рынке в ближайшее время появится качественно новый поворотно-откидной механизм для металлопластиковых окон.

Время установки механизма на створку-раму значительно сокращается:

• нет необходимости в сверлении тяг для соединения с элементами механизма;
• не надо делать расчетов по отрезке тяг;
• не надо зарезать углы створки для заводки фурнитуры в паз (фурнитурный), все компоненты вставляются в паз фронтально;
• все компоненты предустановлены и полностью позиционируются на створке окна;
• все фазы сборки просты и не требуют специальной подготовки.

Это позволяет на порядок сократить время сборки человеку без соответствующего опыта по сборке таких механизмов.

Простота установки:

• не нужен специальный инструмент для сборки. Базовый набор для установки прилагается;
• простота в сборке такая, что позволяет работнику без опыта сразу собирать - механизм на створке-раме довольно быстро (в течение 3-5 мин);
• три регулировки просты и доступны, регулировки можно производить на уже установленном окне или двери;
• допускается максимальное отклонение при сверлении отверстий под ручку.

Несущие нагрузки: 2 петли и дополнительный набор позволяют скомплектовать механизм для створки весом до 50 кг. Механизм сертифицирован согласно EN.

Механизм под европаз, с вертикальным или горизонтальным запиранием, с традиционным и логическим закрыванием окна, со встроенной микровентиляцией и блокировкой неверного маневра ручки. Нижняя петля регулируется в трех плоскостях. Максимальная ширина створки -800 мм, макс. высота - 2000 мм.

Исторически сложилось так, что соединяющие приводные тяги поставляются непосредственно производителем профиля РЕХАУ, при этом производителем фурнитуры на элементах предусмотрено круглый выступ для соединения элемента и тяги (в отличие от рельсовых передач в дереве). Хотя в последнее время, некоторые производители фурнитуры предлагают и полиамидные тяги вместе с комплектом или пример с механизмом нового поколения для пластиковых окон. Где все предустановленно, в том числе и тяги. Таким образом, достигается определенная унификация фурнитуры по отношению к разным производителям ПВХ.

По типу фурнитурного паза ПВХ профили условно подразделяются на профили с, так называемым, европазом (рис. 11.), который в свою очередь делится на несколько подтипов, и другие профили. Подавляющее большинство оконных профилей в Украине на сегодня с европазом. Основное отличие между этими фурнитурными пазами лишь в размерах.

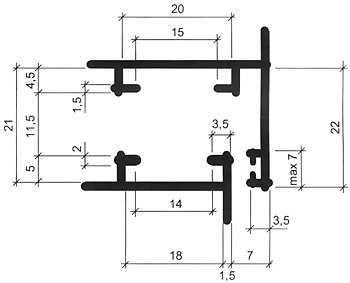

Рис. 11. Европазы

Несмотря, на тенденцию по унификации размеров фурнитурного паза, производители фурнитуры вынужденные производить фурнитуру как для профиля с европейским пазом, так и для профилей с другими пазами.



Поворотная фурнитура для окон ПВХ

В современных металлопластиковых окнах Рехау (Rehau)  поворотную фурнитуру принято рассматривать как упрощенный вариант поворотно-откидного модуля. Фурнитура для поворотных створок принципиально отличается от поворотно-наклонной только отсутствием функции наклона. По этой причине у поворотного механизма отсутствуют ножницы (ножничный кронштейн), а петли для поворотного окна более простой конструкции. Сегодня для поворотных окон ПВХ преимущественно еще используют нерегулируемые оконные петли, хотя в последнее время производители фурнитуры разработали регулируемые петли, с регулированием в трех плоскостях - как и для дверных петель.

В поворотной системе МАСО реализована идея скрытых петель для поворотного окна (рис. 12). Такое же решение со скрытыми петлями разработано в поворотно-откидных системах компании МАСО - это система. Данная система разрешает надежно работать окнам Рехау на открывание с максимальными размерами створки по ширине -800 мм, по высоте - 2000 мм и весом створки до 50 кг. Простой и быстрый монтаж с открыванием створки на 110°. Система имеет регулирование в трех плоскостях: по горизонтали, по высоте и прижим створки к раме.

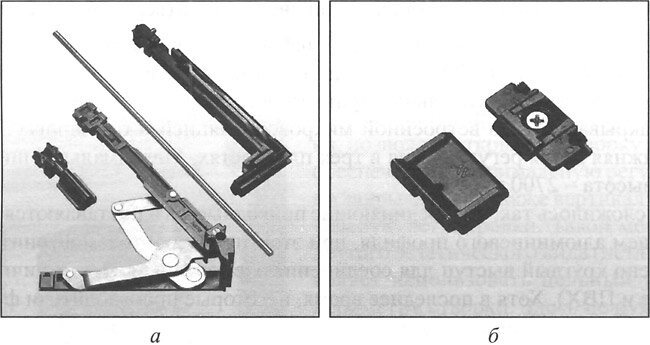

Рис. 12. Комплект со скрытыми петлями из нержавеющей стали (а) и регулируемая дополнительная точка запирания в собранном виде (б)



Однако поворотно-откидная система со скрытыми петлями пока не нашла широкого применения на рынке пластиковых окон Украины. Это обусловлено определенными техническими ограничениями - поворот створки лишь на 110°, вес створки до 50кг в то время, как стандартный набор выдерживает вес створки до 70 кг. Цена набора выше обычного и непривычность в связи с отсутствием петель также влияют на выбор.

Для поворотного пластикового окна Рехау, как и для поворотно-откидного, сохраняется принцип контурного механизма с прижимом к раме в точках с заданным шагом (рис.13). На рисунке указанны позиции того или другого элемента для комплекта поворотного окна фурнитуры компании МАСО

Характерным отличием поворотной створки является возможность установки одной или двух средних петель. Для поворотных окон Rehau разработаны скрытые средние межпетлевые прижимы для поворотных створок, которые могут устанавливаться вместо петель в случае соответствующей высоты створки (рис. 14). На схеме под номером 9 показан дополнительный межпетлевой прижим. Такой межпетлевой прижим рекомендуется устанавливать, если расстояние между петлями больше 1000 мм. Если ширина створки превышает 800 мм, к комплекту добавляются угловые переключатели для передачи движения по горизонтали, а также запоры и ответные планки для прижима створки к раме по горизонтали (рис. 14).

Особенностью фурнитуры МАСО является также высокая взаимозаменяемость элементов, которая дает возможность варьировать, как с точки зрения технических возможностей соответственно проектным требованиям, так и по цене комплекта, которая влияет на цену всего пластикового окна или двери. Стандартный набор поворотного окна Рехау - это ручка поворотная, две насадки на ручку, запирающие наконечники снизу и сверху, соответствующие элементы, куда входят запирающие элементы, две или три петли. На обеих схемах (рис. 13 и 14) в поворотных комплектах стоит поворотно-откидная ручка, которая изменяет комплектность набора. Вместо двух насадок под поворотную ручку с двумя ригелями, достаточно одной насадки под ручку с одним ригелем (поворотно-откидная фурнитура).

В данном случае есть необходимость блокирования движения ручки (поворотно-откидной) в третье положение (откидывание) для этого используется блокиратор (рис. 12, 13), который выполняет также функцию стабилизатора створки металлопластикового окна. При закрывании створка более плавно заходит в раму с помощью такого элемента. Как видим, в поворотном комплекте поворотную ручку можно заменить на поворотно-откидную, то есть один элемент может выполнять две функции (блокиратор-стабилизатор). Это касается и элементов запирания и соответствующих частей, которые могут быть регулируемыми или нерегулируемыми. Регулируемая ответная часть позволяет увеличить или уменьшить силу прижима створки к раме.

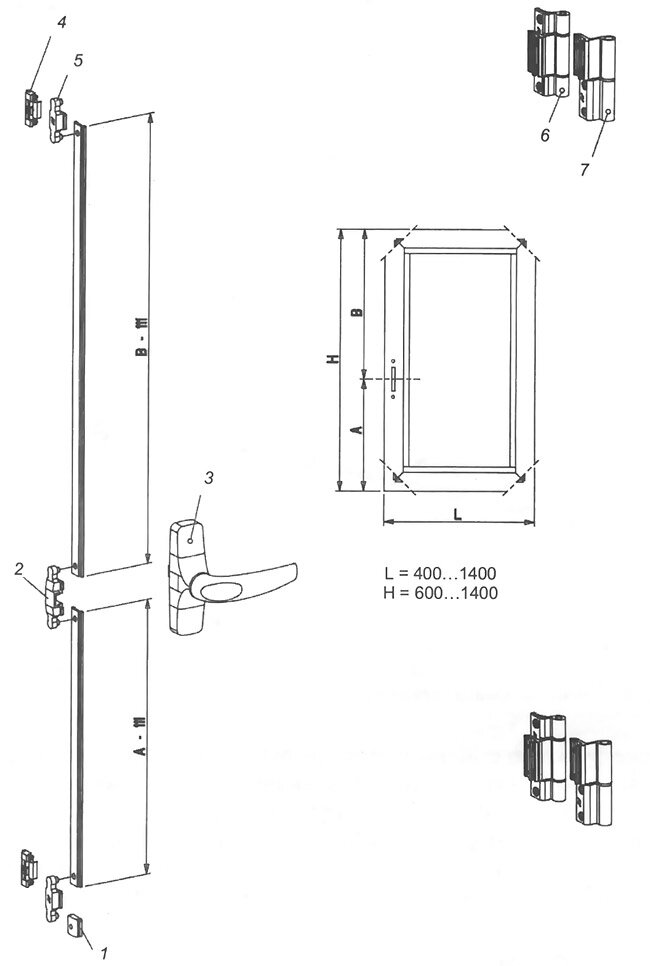

Рис. 13. Фурнитура для поворотного  пластикового окна Рехау (Rehau) с шириной и высотой створки L, Н <1400 мм:
1 - блокиратор-стабилизатор; 2 - насадка на ручку; 3 - ручка; 4 - регулируемая ответная планка; 5 - запирающая часть; 6 - петля трехсекционная; 7 - петля двухсекционная

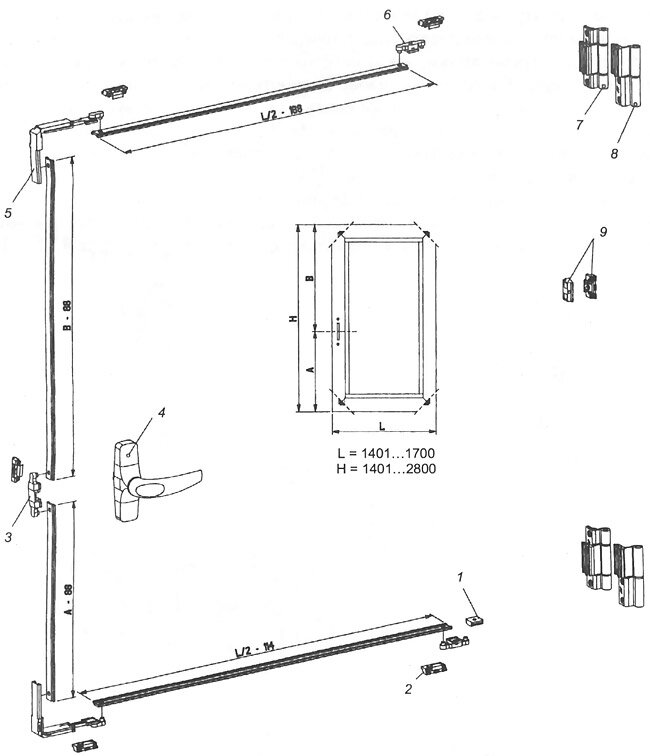

Рис. 14. Фурнитура для поворотного металлопластикового окна Рехау (Rehau) с шириной и высотой створки L, Н > 800 мм:
1 - блокиратор-стабилизатор; 2 - регулируемая ответная планка; 3 - насадка на ручку; 4 - ручка; 5 - угловая передача; 6 - запирающий элемент; 7 - петля трехсекционная; 8 - петля двухсекционная; 9 - межпетельный элемент запирания (прижим)



Фурнитура для фрамуг

Разновидностью поворотной фурнитуры является фурнитура для открывания поворотных пластиковых окон - фрамуг, где петельная группа расположена горизонтально в верхней или нижней части ПВХ окна. Фрамужное открывание используется для створок, ширина которых больше высоты, когда поворотное открывание является неудобным или невозможным.

Фрамуги чаще используют для пластиковых окон, расположенных выше роста. Фрамуги могут комплектоваться ручными (механическими) и автоматическими (электрическими) приводами дистанционного открывания. Комплект механической фурнитуры для нижнеподвесного (петли горизонтально внизу пластикового окна) фрамужного окна Рехау показан на рис. 15.

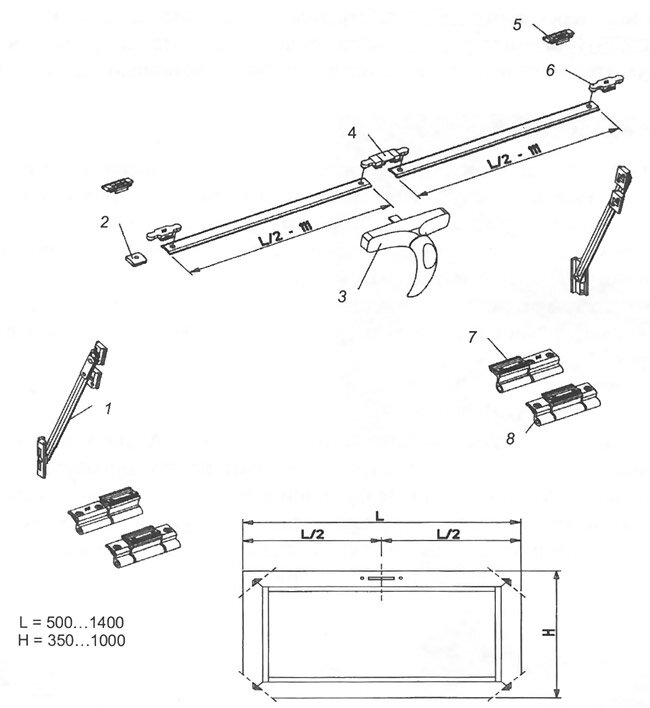

Рис. 15. Комплект фурнитуры для фрамужного металлопластикового окна:
1 - ножничный кронштейн; 2 - блокиратор-стабилизатор; 3 - ручка; 4 - насадка на ручку;  5 - ответная планка; 6 - запирающая часть; 7 - петля двухсекционная; 8 - петля трехсекционная

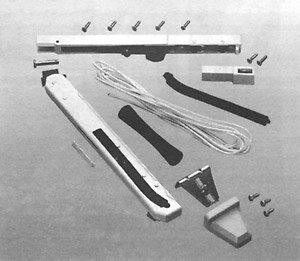

Рис. 16. Фрамужный дистанционный управляющий механизм.

Фрамужное пластиковое окно в данном случае не имеет прижимов по сторонам (по высоте). Прижим фрамужного окна Rehau по нижней стороне по горизонтали обеспечивается благодаря петлям, а сверху - прижимными язычками или роликами основного механизма. Это допустимо если высота фрамуги не более 1000 мм, при большей высоте фрамуги, необходимо устанавливать угловые передачи для установки точек запирания по вертикали.

В отличие от фрамуг из ПВХ окна или дерева, фрамуги из алюминиевого профиля могут быть по высоте до 1,6 м и по ширине до 1,5 м, весом до 80 кг при монтаже на них дистанционного фрамужного открывателя NEWTON компании SAVIO, что обеспечивает надежный обжим по периметру при условии соответствующего качества алюминиевого профиля и уплотнителя (рис. 16, прил. 3). Такой механизм уместен и практичен когда фрамуга расположена на высоте до 6 м, то есть выше человеческого роста. В этом варианте фурнитурный комплект состоит из упомянутого фрамужного механизма, который может устанавливаться на профиле из ПВХ Рехау, дерева или алюминия, и комплекта петель. Также алюминиевая фрамуга может комплектоваться ручкой и элементами, указанными на рис. 15, с применением угловых переключателей для передачи тяги из горизонтальной плоскости в вертикальную. Это дает возможность устанавливать дополнительные запоры при больших размерах фрамуги, и весь этот механизм приводится в действие с помощью одной ручки.
