Фурнитура для современных пластиковых оконно-дверных систем

2. Принцип построения системы фурнитуры. Основные термины и определения

Подобно оконным профилям, при дальнейшем описании конструктивных особенностей фурнитуры разного типа, будем применять такое понятие, как "система". Но, если для профилей под этим термином однозначно понимается какой-то определенный набор артикулов, в случае с фурнитурой термин "система" может иметь двойное значение.

С одной стороны система, как и для пластиковых окон, действительно это определенный набор элементов, взаимосвязанных между собой изделий, принцип комплектации которых будет рассмотрен ниже. С другой стороны, понятие "системы " для фурнитуры обязательно привязывается к конструкции профильной системы. С этой точки зрения под "системой" понимают совокупность размеров профиля рамы и створки.

На рис. 3 для примера показан рамно-створчатый профиль, на который будут устанавливаться компоненты фурнитуры, имеющей паз шириной 18 мм.

Аналогичный принцип системы размеров и терминов используется и по отношению к конструкциям из дерева или ПВХ.

Таким образом, в металлопластиковых окнах и фурнитуре существует единый принцип унификации, определенный европейскими стандартами, которые разрешают объединить их в единую отработанную технологию при изготовлении окон.

При подборке элементов фурнитуры используют размеры створки по высоте и ширине внешнего края профиля створки (рис.4), для чего достаточно знать две величины:
Я - высота створки по внешнему краю профиля от низа створки к верхней точке по вертикали;
L - ширина створки по внешнему краю профиля от одного края к другому по горизонтали.

Рис. 3. Совокупность размеров соединения профиля рамы и створки

Для анализа построения системы фурнитуры как определенного набора элементов, образующих механизм, введем такое понятие, как "комплект".

Под комплектом фурнитуры будем понимать компоненты, которые устанавливаются в определенной последовательности на пластиковое окно, в основном в фурнитурный паз створки и рамы, которые образовывают единый механизм, предназначенный для выполнения заданных функций окна.

Минимальным набором функций, независимо от типа открывания ПВХ окна, является:

• открывание окна, достаточное для его обслуживания;
• закрывание пластикового окна.

Такой минимальный набор функций в любой системе фурнитуры обеспечивается базовым комплектом для базовой конструкции (металлопластиковые окна или двери стандартных размеров). В зависимости от типа открывания и размеров конструкции пластиковых окон, базовый комплект может быть дополнен за счет установления дополнительных элементов на ПВХ окна, которые есть в каждой фурнитурной системе. Основное назначение дополнительных элементов комплекта - обеспечения равномерного обжима створки к раме по всему периметру окна, если размеры пластикового окна или двери по высоте или ширине больше стандартных. Кроме надежного запирания, дополнительные элементы могут выполнять функции микропроветривания, блокирования ошибочного движения ручки, когда при открытом окне движение ручки в положение отбрасывания створки блокируется, что предупреждает выпадение створки и поломку механизма.

Приведем определение и краткое описание функций основных деталей фурнитуры, из которых складывается базовый комплект. В зависимости от типа открывания эти детали могут иметь свою конструктивную специфику, но основные функции деталей в целом остаются неизменными.

Рис. 4. Основные размеры окон ПВХ, необходимые для подбора элементов фурнитуры

Из всего многообразия деталей и отдельных механизмов, которые образовывают базовый комплект для пластикового окна (рис. 5), можно выделить такие группы:

• соединительный элемент (насадка на ручку);
• угловой переключатель, который передает движение через угол;
• ножничный кронштейн;
• верхняя петлевая группа;
• нижняя петлевая группа;
• запорные элементы (планки, зацепы);
• ответные планки или держатели.

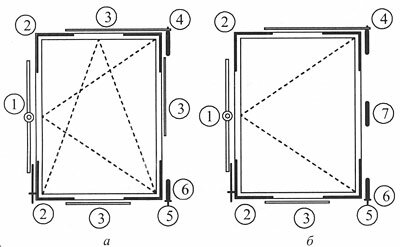

Рис. 5. Схема расположения основных элементов базового комплекта пластикового окна на створке: а - поворотно-откидной режим; б - поворотный режим
1 - соединительный элемент (насадка на ручку); 2 - угловые передачи; 3 - ножничный кронштейн; 4 - верхняя петлевая группа; 5 - нижняя петлевая группа; 7 - межпетлевой запор

На рис. 5, а пунктиром обозначено, что створка пластикового окна открывается в двух режимах - поворотном и откидном, а на рис. 5, б показано, что створка окна только открывается, но не откидывается. В данном случае обе створки ПВХ окна на схеме имеют правостороннее открывание, когда петли расположенные по правую сторону металлопластикового окна. Соответственно, когда петли будут слева, будет левостороннее открывание окна.

Базовый комплект для пластикового окна - в некоторых источниках - "основной механизм" (рис. 6). На примере поворотно-откидной системы для металлопластиковых окон MACO Австрийской компании показан механизм, который состоит из элементов, которые в совокупности дают возможность открывать, откидывать и закрывать створку окна. За счет поворота ручки происходит передача движения на другие элементы механизма, другими словами, с помощью ручки в действие приводится весь механизм. Ручка устанавливается на профиль створки, движение от ручки передается дальше через соединительный элемент (который еще называют насадкой на ручку) вниз и вверх. Сама насадка одевается на ригель ручки. Если это поворотно-откидная ручка - она имеет один ригель (рис.6, а), поворотная - два. Поворотная ручка с двумя ригелями (рис.6, б), соответственно и насадок будет две. Концы насадки имеют выступы для соединения с тягами, которые в свою очередь таким же образом соединяются с угловым переключателем, на котором установлен блокиратор ошибочного движения ручки. Угловой переключатель передает движение через горизонтальную тягу на ножничный кронштейн в случае поворота ручки в положение откидывания створки окна. Такая последовательность для верхней части створки пластикового окна. В верхней же части окна, но уже на раме, установлена ответная планка (держатель запора). В нижней части створки движение передается от насадки через тягу на запорный элемент, который тоже заходит в держатель, установленный на раме металлопластикового окна.

Держатель (ответная планка) может быть расположен, установлен вертикально, когда запирание происходит по вертикали (вертикальное запирание), или угловое запирание, когда запирание осуществляется по вертикали и в горизонтальной плоскости. Последний тип закрывания, увеличивает как обжим створки по периметру рамы, так и жесткость створки на раме пластикового окна.

В случае увеличения размеров створки по высоте или ширине ПВХ окна, устанавливаются дополнительные элементы запирания для металлопластикового окна.

В зависимости от проектно-технологического решения пластикового окна, ручка может устанавливаться посреди створки, тогда соединяющие тяги будут одинаковыми, или ручка для удобства будет установлена выше или ниже середины створки окна тогда длина тяг будет разной.

Размер тяг определяется по формуле, где постоянная величина для фурнитурных систем разных производителей разная. Размер тяг можно определить также с помощью шаблона, как это предлагает компания MACO, что значительно упрощает саму процедуру монтажа и уменьшает время установки фурнитуры на металлопластиковое окно.

Характеристики и описание элементов поворотно-откидного механизма для металлопластикового окна (рис.6):
1. Возможность не устанавливать верхний шпингалет на второй створке, которая открывается. Единственное решение на сегодня на рынке; сокращает стоимость конструкции и время сборки;
2. Защита от выпадения окна.Расположена вверху для предотвращения любого риска неправильного использования окна ПВХ;
3. Регулированные ответные планки. Обеспечивают быстрое и точное регулирования прижима створки по всему периметру пластикового окна;
4. Новая ответная планка для вертикального шпингалета. Позволяет оптимизировать откидное открывание, сводя к нулю люфт створки окна;
5. Универсальный нижний шпингалет для любых профилей с европазом. Шпингалет, единый для всех пазов на рамных профилях с европазомкоторый устанавливается на пластиковых окнах. Ножницы с фиксатором створки в откидном положении. Ножницы из нержавеющей стали с фиксатором для предотвращения закрывания створки при сквозняке;
7. Ножницы из нержавеющей стали. На ножницах из нержавеющей стали есть эксцентрик с восьмью положениями установки для более удобного регулирования силы прижима окна;
8. Вариант установки "6 точек запирания" с возможностью применения в узких окнах. Позволяет увеличить надежность и безопасность работы механизма окна ПВХ.
9. Регулирования по высоте. Позволяет отрегулировать положение створки окна относительно рамы по вертикали;
10. Крепежная пластина нижней петли. Крепежная пластина нижней петли изготовлена из нержавеющей стали. Она прикрепляет петлю и к вертикальному, и к горизонтальному профилю;
11. Простые в установке петли. Для установки петель не нужно делать никаких измерений;
12. Крепежные пластины из нержавеющий стали. Крепежные пластины верхней и нижней петли выполненные из нержавеющей стали, которая обеспечивает высокую прочность и долговечность;
13. Стержень с надежным фиксатором. Новый фиксатор разрешает ускорить установку и обеспечить надежность;
14. Улучшенное регулирование по горизонтали. Три положения самосмазочной втулки (по центру и +0,5/-0,5 мм) разрешают исправить возможные ошибки и допуски при нарезке профиля.

Рис. 6. Комплект фурнитуры для одностворчатого поворотно-откидного пластикового окна
а - ручка с одним ригелем; б - ручка с двумя ригелями

Угловая передача - в некоторых источниках "угловой переключатель" (рис.6, 7), предназначен для передачи движения через угол. Основным рабочим элементом угловой передачи являются пластины из упругой стали, которые не соединены между собою в плоскости, но, не смотря на это, они работают вместе. Набор пластин находится в обойме, выгнутой под углом с радиусом поворота, величина которого определяется глубиной фурнитурного паза в металлопластиковых окнах. Гибкость пластин влияет на плавность хода фурнитуры пластикового окна.

Рис. 7. Упговая передача (а) и ее монтаж вместе с устройством против выпадения окна (б)

Ножничный кронштейн - в некоторых источниках "ножницы", предназначенный для фиксации створки, в режиме откидывания, когда створка наклонена по отношению к раме. Ножичний кронштейн - это элемент рамной части (устанавливается на раме) и элемент створки (устанавливается на створке) пластикового окна. В закрытом положении рамные и створчатые элементы входят друг в друга с помощью специальных запорных цапф. При открытом положении пластикового окна ножничный кронштейн разъединяется, а рамные и створчатые элементы соединяются между собою за счет специальной тяги.

Ножничный кронштейн устанавливается на поворотно-откидные металлопластиковые окна. Конструкция кронштейна показана на рис.8 и рис.6 в верхней части схемы.

Верхняя петлевая группа (рис. 6, 9) предназначенная для закрепления створки на раме в верхней точке и открывания створки пластикового окна, то есть петля выполняет как функцию запирания, а также выполняет основную функцию открывания пластикового окна.

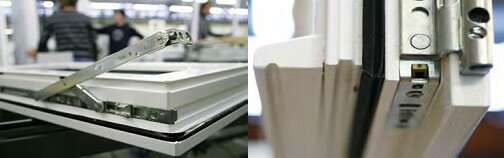

Рис. 8. Ножничный кронштейн

Нижняя петлевая группа (рис.6, 9) - петля сложной конструкции, предназначенная для закрепления створки на раме в нижней точке. Выполняет функцию нижней опоры для створки, открытой как в режиме поворота, так и наклона окна.

Запорный элемент (рис.6) устанавливается в нижнем углу пластикового окна, противоположному от нижней петли. Может закрывать по вертикальной оси, или как по вертикали, так и по горизонтали. Устанавливается на створке и работает вместе с ответной планкой, в которую собственно входит. Такую планку еще могут называть держателем запорной части. Держатели, как регулированные, так и нерегулиро-ванные, устанавливаются на раме металлопластикового окна. На рис.6 в нижней части показан вертикальный (3000.4) и вертикально-горизонтальный (3000.6) запоры. В данном случае для иллюстрации основных компонентов комплекта использована схема комплектации поворотно-откидной створки с диапазоном размера по высоте и ширине окна.

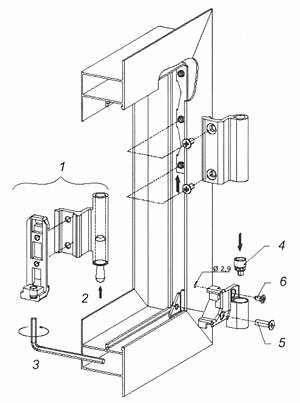

Рис. 9. Установка верхней и нижней петель:
1 - детали петли для установки на створке; 2 - деталь, которую забивают резиновым молотком; 3 - максимальное вертикальное регулирование 2 мм; 4 - прокладка; 5 - винты М5; 6 - винты-саморезы
