Фурнитура для современных пластиковых оконно-дверных систем

1. Общие положения. Классификация систем фурнитуры для металлопластиковых окон.

В общем смысле слово "фурнитура" (с франц. fourniture) означает разные вспомогательные (подсобные) материалы для того или другого производства. В традиционных пластиковых окнах роль фурнитуры выполняет набор простейших ручек, петель, запираний (шпингалетов) с помощью которых и происходит открывание-закрывание окна. Более сложные системы, которые применяются в промышленных и общественных помещениях, которые выполняют функцию открывания окна, расположенного на значительной высоте от пола, то есть выше человеческого роста, могут называться в специальной литературе как дополнительные механизмы, приводы, дистанционные механизмы и т.д.

В Европе эра новых пластиковых оконных систем (светопрозрачных систем) началась с появлением новых конструкционных материалов и технологий, которые дали возможность значительно улучшить основные качественные параметры окна. В начале 60-х лет прошлого столетия компания MACO (Австрия) первой в Европе разработала поворотно-откидную систему для ПВХ окон, сделанных по новой технологии. Компания WH (Германия) была второй, которая разработала свою поворотно-откидную систему, что являлось качественно иным уровнем ПВХ оконных систем и принципиально новым подходом к комплектации пластиковых оконных систем фурнитурой. На сегодня среди ведущих европейских производителей фурнитуры для пластиковых окон и пластиковых дверей есть немецкие компании WINHOUS ПВХ, австрийская компания МАСО ПВХ, итальянская компания SAVIO (алюминий).

Если мы рассматриваем оконно-дверные системы из ПВХ профиля, то и фурнитуру для таких пластиковых окон логически изучать на изделиях ведущей компании в этом секторе. Одной из таких компаний является австрийская компания МАСО, основанная больше ста лет тому и одна из Австрийских компаний в Европе, которая специализируется на производстве фурнитуры только для пластиковых окон , в отличие от других европейских компаний, которые вырабатывают фурнитуру также для конструкций из дерева, пластика (ПВХ) или комбинированных деревянно-алюминиевых конструкций. Сосредоточение компании на производстве фурнитуры для пластиковых окон на протяжении более 40 лет, использование передовых технологий в производстве и новаторство позволили производить широчайший ассортимент качественной фурнитуры для металлопластиковых окон.

Лидерство компании МАСО в своем секторе обусловлено значительными инвестициями в исследовательскую деятельность (около 3,5% от объема продажи) - значительно более высокими, чем в других европейских фирмах этого сектора.

Рис. 1. Фурнитура для пластиковых окон и дверей от МАСО и WH

Это обеспечило компании МАСО большое количество патентов, разработанных и зарегистрированных компанией. Усовершенствование и воплощение новейших технологий для продукции компании с каждым годом определяет новые стандарты качества, что является ориентиром для всего сектора. Гармония функциональности и стиля - эта философия лежит в основе сотрудничества МАСО с одним из известнейших промышленных дизайнеров в мире. Ключевым критерием для приобретения того или другого продукта для потребителя является качество. Ни один европейский производитель фурнитуры не имеет такого количества престижных международных сертификатов качества по уровню нагрузок и количеству циклов открываний, как компания МАСО. "Стопроцентное качество" - эта концепция существует на протяжении всей истории МАСО - соответствие самым высоким требованиям и самым суровым тестам является нормой для всей продукции фирмы.

За последние 10 лет ситуация на рынке пластиковых окон в Украине существенно изменилась. С приходом качественно новых технологий производства роль и функции оконной фурнитуры значительно расширились. На сегодня оконная фурнитура - это совокупность элементов и механизмов (петли, кронштейны, тяги, элементы запирания, удержания, блокирования, регулирования и т.п.), которая обеспечивает открывание-закрывание створки пластикового окна разных плоскостях (режимах) окон или дверей. Но под пластиковыми оконными рассматриваются не только пластиковые окна как таковые, а речь идет о любой светопрозрачной части здания, которое может открываться с помощью фурнитуры, это, собственно, окна, двери, фрамуги. Основные типы открывания створки - поворотный, поворотно-откидной, а также поворотно-наклонный сдвижной. Существуют также механизмы или комплекты фурнитуры, которые обеспечивают откидывание створки (пластиковых окон), когда створка отходит от рамы пластикового окна сверху или снизу, в помещение или наружу. Есть также механизмы, которые обеспечивают отход створки и сдвиг ее вправо или влево, их еще называют параллельно-раздвижными системами. При этом весь механизм во всех упомянутых случаях приводится в действие одной ручкой.
Окна, в которых фурнитура не устанавливается, называются глухими.

В зависимости от назначения и комплектации фурнитура может выполнять такие дополнительные функции, как:

• разные режимы микропроветривания помещений;
• защита от взлома и нежелательного открывания металлопластиковых окон детьми, помещения специального назначения и т.п.

Кроме того, существует целый ряд специальных приспособлений для межкомнатной, входной и балконной двери.

Как уже отмечалось в предыдущих главах, основной функцией светопрозрачных ограждений является освещения помещений естественным светом. Частичная потеря светопрозрач-ности, возникает вследствие загрязнения воздуха пылью, что приводит к определенному дискомфорту, нарушению условий эксплуатации помещений. Другими словами, окна требуют периодической чистки от загрязнения, при этом функции эффективного и безопасного обслуживания металлопластиковых окон положены на систему фурнитуры.

Наиболее актуальная проблема возникает в многоэтажных домах, где эксплуатация и обслуживания металлопластиковых окон напрямую связанны с вопросами безопасности жизни. Это положение довольно жестко регламентируется ГОСТ 23166-99 "Блоки оконные. Общетехнические условия", действующий с 01.01.2001 г., согласно которому запрещена установка глухого окна выше уровня первого этажа, если окно не выходит на балкон.

Для первых этажей, как и в индивидуальном строительстве, необходимость регулярного обслуживания пластиковых окон вступает в противоречие с мероприятиями по предотвращению проникновения в жилье с целью краж. Проблема традиционно решается в Украине и России с помощью решеток на металлопластиковых окнах. В Германии, например, продвигаются путем разработки технических решений стеклопакетов и разработки специальных систем противовзломной фурнитуры*. То есть европейские технические новации - это стремление создать условия безопасности, которые не наносят ущерб психологическому комфорту.

К сожалению, при всей очевидной важности проблемы, на сегодня, вопросы, связанные с проектированием и эксплуатацией систем оконной фурнитуры, являются определенной "черной дырой" для отечественных строителей. Из всех сегментов специальных знаний, которые относятся к металлопластиковым окнам, фурнитурные системы практически никак не отображены в специальной литературе. Вместе с тем, как показывает опыт эксплуатации современных окон в Киеве, Украине и СНГ, как минимум 50% рекламаций к производителям пластиковых окон, - это в основному поломки фурнитуры, разрегулирование разного характера элементов механизма или комплекта. При этом очень часто проблема состоит не в качестве самой фурнитуры, а в некорректных технических условиях (габариты ПВХ окон, вес ПВХ окон, среда и т.п.), заданных проектировщиками, в которых должен работать тот или иной механизм. В последние годы производители металлопластиковых окон и дверей все больше используют программный продукт - программу которая сама считает необходимые материалы и фурнитуру для металлопластикового окна и двери которые бы соответствовали существующим требованиям. Существуют разные программы расчета материалов, основные параметры которых надо ввести в программу для расчета - серия профиля, размеры пластикового окна или двери, тип открывания окна.

Остановимся детальнее на вопросах технических возможностей систем фурнитуры для пластиковых окон и дверей с точки зрения возможной их реализации в проектных и технологических решениях.

Фурнитуру, механизмы, которыми комплектуют металлопластиковые окна, можно разделить по таким признакам:

• по типу открывания ПВХ окна;
• по материалу пластикового оконного профиля;
• по степени защиты от взлома окна;
• по геометрической форме металлопластикового окна и двери.

Для классификации фурнитуры по типу открывания введем такое понятие, как режим открывания. Под основными режимами открывания створки будем понимать:

• поворотный режим (классическое открывание окна);
• комбинированное открывание - поворотно-откидной режим открывания створки пластиковых окон;
• откидывание (наклон);
• сдвиг створки окна;
• выставление и сдвиг створок окна.

Под поворотом будем понимать поворот створки вокруг вертикальной оси из правой или левой стороны. Расположения петель слева или справа означает, каким является открывание пластиковое окно - правым или левым.

Режим комбинированного открывания - створка может открываться при определенном положении ручки и при изменении положения ручки верхняя часть створки отходит от рамы (наклон) на угол около 10...25° по отношению к раме.

Режим откидывания металлопластикового окна (наклона) - створка отходит от рамы в верхней или нижней части вокруг горизонтальной оси с помощью ручки или дистанционного механизма. Диапазон отбрасывания может варьироваться от 25° до 180°.

Режим сдвига - створка двигается вдоль рамы пластикового окна по специальным направляющим.

Режим выставления створки и параллельного сдвига предусматривает выставление (выход) створки из плоскости ПВХ окна с дальнейшим сдвигом створки параллельно раме в левую или правую сторону.

Итак, комплекты фурнитуры и механизмы предназначены обеспечить указанные типы открывания пластикового окна. То есть, это может быть фурнитура (комплект) для поворотного окна, поворотно-откидного окна ПВХ и т.п.

По способу открывания окна фурнитуру можно разделить на несколько групп:

• фурнитура для поворотного окна с вертикальным расположением петель;
• фурнитура для поворотно-откидного открывания пластиковых окон;
• поворотная (фрамужная) фурнитура с горизонтальным расположением петель;
• раздвижная фурнитура для окна;
• наклонно-сдвижная фурнитура для ПВХ окна.

Фурнитура для поворотного металлопластикового окна с вертикальным расположением петель имеет один режим открывания - поворот створки по вертикальной оси. На рис. 2, а показано поворотное пластиковое окно.

Под поворотно-откидным открыванием окна понимается открывания створки в двух режимах (плоскостях) с помощью одного механизма - поворот створки по вертикальной оси и откидывание (наклон), когда верхняя часть створки отходит от рамы окна и фиксируется под углом 10...25° (рис. 2, 6).

Поворотно-откидной комплект фурнитуры обеспечивает два режима открывания пластикового окна: поворот и наклон створки окна. Такой механизм дает возможность, как поворачивать, так и наклонять створку ПВХ окна путем установки ручки в определенное положение.

В зависимости от последовательности открывания поворотно-откидного металлопластикового окна, фурнитурные комплекты можно поделить на два типа открывания - логический и традиционный. Логическое открывание, когда сначала ручка расположена в позиции "закрыто", потом - "наклон" и в конце концов - "поворот". Традиционный тип имеет последовательность - "закрыто", "поворот", "наклон". Логический тип применяется преимущественно в ряде западно-европейских стран. Традиционный тип и фурнитура для него используется в восточно-европейском регионе, в том числе в Украине и России.

Поворотная и поворотно-откидная фурнитура для металлопластиковых окон и дверей наиболее применяется в ПВХ окнах. Фурнитура такого типа может устанавливаться на пластиковых окнах разной формы - арочных, трапециевидных, прямоугольных окнах. В зависимости от ограничений или рекомендаций производителей, комплект наклонно-поворотной фурнитуры для ПВХ окон может устанавливаться на одностворчатых или многостворчатых окнах высотой до 2,4 м и шириной до 1,6 м. Такие рекомендации, в основном, для профиля из дерева и ПВХ. Для окон же из пластикового профиля, например, механизм компании MACO гарантирует работу фурнитуры, при правильной комплектации набора, на металлопластиковом окне с максимальной высотой 2 м и шириной 0.80 м. Это единственный на сегодня поворотно-откидной механизм для пластиковых окнах, подтвержденного стандартами RAL RG в своем секторе с такими показателями.

Поворотная фурнитура для пластиковых окон с нижним горизонтальным расположением петель (откидная фурнитура) работает в режиме открывания в горизонтальной плоскости и предназначена для поворота окна на угол до 90° вокруг горизонтальной оси. В распространенной терминологии такое открывание часто называют фрамужным.

Раздвижная фурнитура преимущественно применяется во внутренних металлопластиковых перегородках, где требования к теплоизоляции не такие высокие, как для ограждающих конструкций (внешних пластиковых окнах). Использования фурнитуры для раздвижных конструкций предусматривает использования специальных раздвижных профильных систем. В конструкциях с таким типом открывания может использоваться воздухопроницаемое щёточное уплотнение.

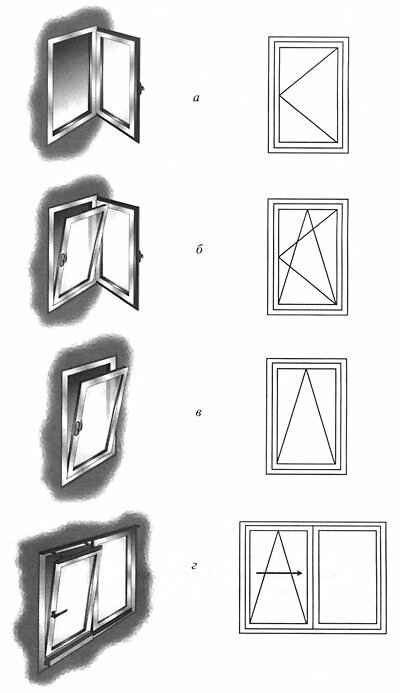

Рис. 2. металлопластиковые окна с разными способами открывания:
а - поворотное ПВХ окно; б - поворотно-откидное окно; в - нижне-подвесное окно (фрамуга); г - наклонно-сдвижное пластиковое окно

Значительно меньшее применение в Украине имеет наклонно-сдвижная конструкция (рис.2, г) и одной из причин является относительно высокая цена такой конструкции. Стоимость комплекта фурнитуры (механизма), который должен обеспечить такой режим открывания и надежную теплоизоляцию пластикового окна значительно выше, чем комплекты для других типов открывания. Это обусловлено самой конструкцией металлопластикового окна - створка в начале выдвигается во внутрь, затем сдвигается влево или вправо параллельно раме металлопластикового окна.

По материалу оконного профиля фурнитура делится на фурнитуру для:

• окон из ПВХ (поливинилхлорида);
• окон из дерева;
• окон из алюминиевого профиля;
• дерево-алюминиевых окон.

Фурнитура для указанных окон выполняет одинаковые функции, различие только в элементах, которые используются в комплектах фурнитуры для окна и размерах фурнитурного паза на профиле из того или иного материала.

По геометрической форме окна распределяются на:

• прямоугольные;
• арочные;
• трапециевидные;
• с острым углом;
• круглые и прочие.

Следует отметить, что прямоугольные окна являются классической или стандартной формой окон, которая имеет наибольшее применение в строительстве. Все другие формы окон, такие как арочные, круглые и т.п., называют окнами с нестандартной формой. Соответственно, ассортимент фурнитуры и ее технические возможности относительно разных режимов открывания значительно ограниченные сравнительно с фурнитурой для окон со стандартными формами.

Кроме того, существует большое количество дополнительной фурнитуры и дополнительных элементов. Это противовзломные элементы, аксессуары для раздвижных пластиковых окон (автоматические задвижки, элементы блокирования, уплотнители, ролики и т.п.), ограничители, антипаниковые системы, шпингалеты, внутренние механизмы закрывания к ручкам, стационарные ручки и т.д.
